POLMAX熱處理工藝

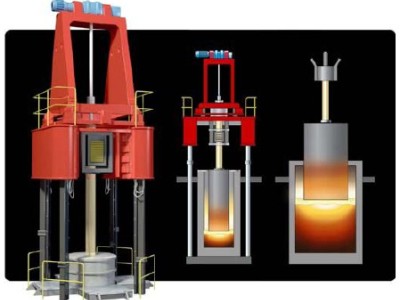

POLMAX是瑞典烏德霍姆Uddeholm不銹鋼概念下的模具鋼鋼種（STAVAX ESR、RAMAX、MIRRAX ESR、CORRAX、ELMAX、POLMAX等）之一。POLMAX采用ESR（電渣重熔）和VAR（真空熔煉）兩種新的熔煉工藝，是瑞典烏德霍姆工具鋼Uddeholm系列的一種超高鏡面、耐腐蝕塑料模具鋼，Uddeholm POLMAX模具鋼的熱處理工藝包括：POLMAX軟性退火、POLMAX去應力退火、POLMAX淬火工藝、POLMAX冷卻介質選擇、POLMAX回火工藝等。

⒈POLMAX的軟性退火：在保護狀態下，加熱至890℃均溫后，于爐中以每小時20℃冷卻至850℃，再以每小時10℃冷卻至700℃接著再置于空氣中冷卻。

⒉POLMAX的去應力退火：經過粗加工后，必須加熱至650℃，均溫2小時后，緩慢冷卻至500℃，然后置于空氣中冷卻。

⒊POLMAX的淬火工藝：預熱溫度 ：600~850℃；奧氏體化溫度：1020~1050℃，通常采用1020~1030℃。

⒋POLMAX的冷卻介質選擇：⑴、足夠正壓的真空氣冷；⑵、高速氣體/循環氣氛；⑶、流態爐或鹽浴爐250~550℃分級淬火后在空氣中風冷；⑷、溫油，大約80℃。
為使模具達到最適當的特性，在模具的變形程度可接受的條件下，冷速越快越好。于真空爐中熱處理時推薦使用4~5bar的氣壓。模具冷卻至50~70℃應立即回火。
POLMAX的硬度、晶粒度、殘余奧氏體含量與奧氏體化溫度的關系

⒌POLMAX的回火工藝：參照以下回火曲線圖，按所需硬度值選擇回火溫度，回火至少兩次，每次回火后，必須冷卻到室溫，最低的回火溫度為250℃，保溫時間至少兩小時。當有小塊的鑲件要求硬度52~54HRC時可另外使用180℃回火。
POLMAX的回火曲線圖

注：以上的曲線數據只適宜小型模具。淬火回火后模具可達的硬度要視模具的尺寸；建議250℃回火以求韌性、硬度及抗腐蝕性的最佳組合；應避免選用過高的奧氏體化溫度與過低的回火溫度<250℃的組合，避免模具產生太大的應力。
模具在使用中為了獲得強度、硬度、抗腐蝕性能及尺寸穩定性最好的組合，推薦以下熱處理工藝：

只在對模具的尺寸穩定性要求高的情況下進行深冷處理。所得到的硬度為：52~54 HRC。

更多信息
請直接與東莞市弘超模具科技有限公司服務人員聯絡（熱線電話：0769-82621066/82621088，全國統一服務熱線：400-699-1286），以獲得更多的有關瑞典烏德霍姆耐腐蝕超高鏡面塑料模具鋼POLMAX的熱處理工藝參數數據以及其它高品質模具鋼材的選擇、應用、熱處理及庫存等相關資料。
資料來源：東莞市弘超模具科技有限公司技術中心
『版權所有，轉載或引用請注明鏈接和出處』
