STAVAX ESR熱處理工藝

STAVAX ESR是瑞典烏德霍姆Uddeholm鋼廠研發生產的一種超鏡面塑料模具鋼，以下是東莞市弘超模具科技有限公司技術中心根據瑞典烏德霍姆Uddeholm鋼廠的有關STAVAX ESR模具鋼技術標準編輯的STAVAX ESR熱處理工藝流程，包括：軟化退火、去應力退火、淬火、淬火介質選擇、回火以及熱處理變形量等，僅供參考。
⒈軟化退火：
在保護狀態下，加熱至890℃均溫后，于爐中以每小時20℃冷卻至850℃，再以每小時10℃冷卻至700℃接著再置于空氣中冷卻。
⒉去應力退火：
粗加工后，必須加熱至650℃均溫2小時后，緩慢冷卻至500℃，然后置于空氣中冷卻。
⒊淬火：
預熱溫度6 0 0 – 8 5 0℃。奧氏體化溫度：1020-1050℃，通常采用1020-1030℃。

保溫時間=當鋼材的表面及中心達到一致的淬火溫度后開始計時；
在奧氏體化過程中要加以保護避免脫碳及氧化發生。
⒋CCT 圖：
奧氏體化溫度 1030℃.，保溫30分鐘。

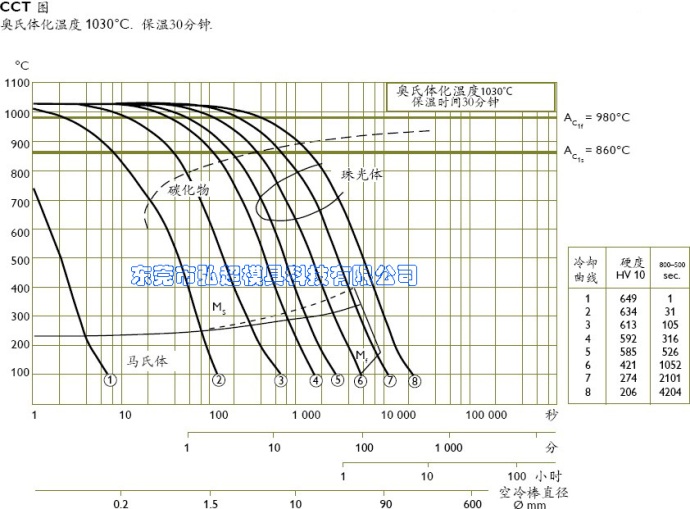

(圖) STAVAX ESR的CCT圖

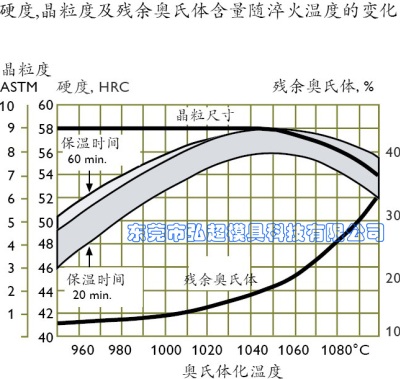

(圖)硬度,晶粒度及殘余奧氏體含量隨淬火溫度的變化圖
⒌淬火介質：
⑴、足夠正壓的真空氣冷；
⑵、高速氣體/循環氣氛；
⑶、流態爐或鹽浴爐250－550℃分級淬火后在空氣中風冷；
⑷、溫油，大約80℃。
為使模具達到最適當的特性，在模具的變形程度可接受的條件下，冷速越快越好。于真空爐中熱處理時推薦使用4-5bar的氣壓。模具冷卻至50-70℃應立即回火。
⒍回火：
參照STAVAX ESR的回火曲線圖，按所需硬度值選擇回火溫度，回火至少兩次，每次回火后，必須冷卻到室溫，最低的回火溫度為250℃。
作為例外，當模具較小且形狀簡單時，同時要求52-54HRC的硬度，可選用最低180℃的回火溫度。

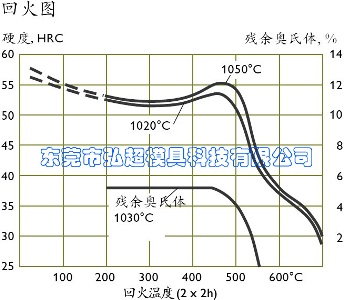

(圖) STAVAX ESR的回火曲線圖
注：以上的曲線數據只適宜小型模具。淬火回火后模具可達的硬度要視模具的尺寸。
建議250℃回火以求韌性、硬度及抗腐蝕性的最佳組合。
應避免選用過高的奧氏體化溫度與過低的回火溫度<250℃的組合，避免模具產生太大的應力。
⒎尺寸變化：
淬火及回火時的尺寸的改變取決于熱處理過程中所采用溫度、設備及淬冷介質。
模具的尺寸與幾何形狀也同樣重要。模具在加工時應預留加工量以彌補熱處理后的尺寸變形。如果在粗加工與半精加工之間進行過應力消除，建議預留0.15％作的加工余量。

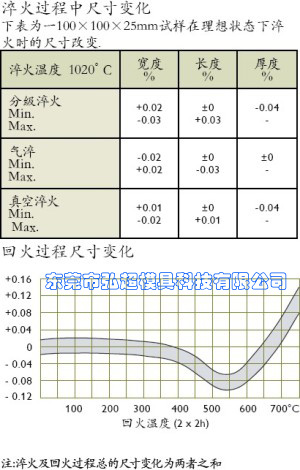

淬火過程中尺寸變化
下表為一100×100×25mm試樣在理想狀態下淬火時的尺寸改變。
回火過程尺寸變化
(圖) STAVAX ESR淬火及回火過程中尺寸變化圖
注：淬火及回火過程總的尺寸變化為兩者之和。
